Kältemittelleitung auswählen: Größen einfach erklärt
Welche Kältemittelleitung brauche ich?
Ob eine Kältemittelleitung metrisch oder zöllig, als Doppel- oder Einzelrohr benötigt wird, richtet sich nach der Klimaanlage. Die Anschlussgrößen stehen in den technischen Daten oder der Installationsanleitung des Geräts. Erst wenn diese Angaben feststehen, lässt sich die passende Leitung sicher auswählen.
Übernimm Rohrdurchmesser und Maßsystem direkt aus der Gerätedokumentation. Angaben wie 1/4" + 3/8" bezeichnen ein Paar aus zwei unterschiedlich großen Rohren. Metrische und zöllige Maße dürfen nicht allein nach ihrem ungefähren Zahlenwert ausgetauscht werden.
☰ Inhaltsverzeichnis
Was ist eine Kältemittelleitung?

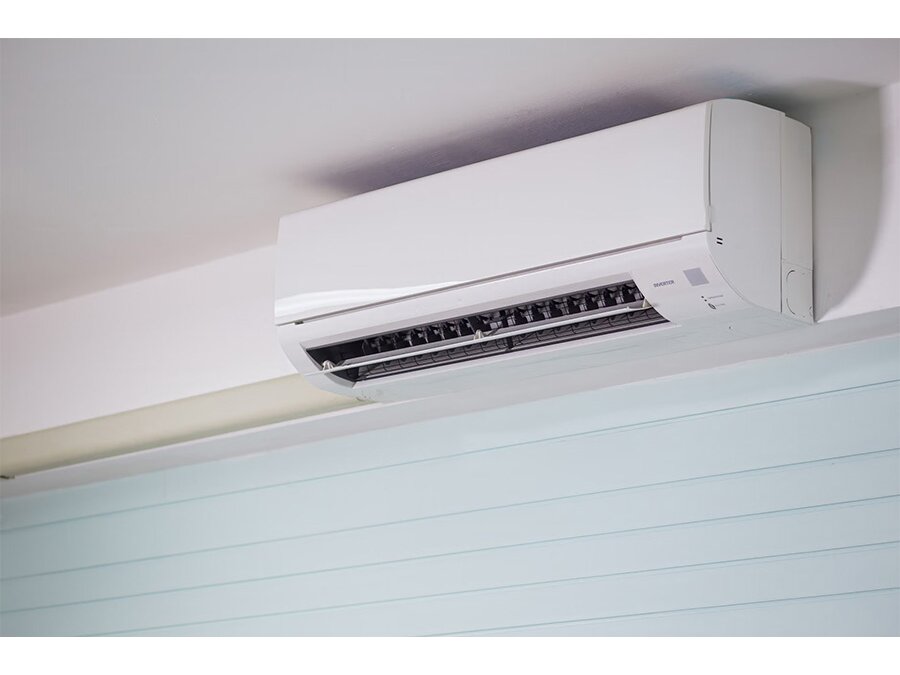

Bei einer Split-Klimaanlage sind Innen- und Außengerät über einen geschlossenen Kältemittelkreislauf verbunden. Dazu gehören zwei Kupferrohre mit unterschiedlichen Durchmessern. Je nach Betriebszustand strömt das Kältemittel darin flüssig oder gasförmig.
Vorisolierte Kältemittelleitungen bestehen aus Kupferrohr und einer bereits aufgebrachten Dämmung. Sie begrenzt den Wärmeaustausch mit der Umgebung und schützt vor Tauwasserbildung an kalten Rohrflächen. Die Dämmung muss über den gesamten Leitungsweg fachgerecht und möglichst lückenlos ausgeführt sein.
Kältemittelleitung, Kupferrohrleitung und Klimaleitung werden im Handel teilweise für dieselbe Produktart verwendet. Entscheidend sind nicht allein der Name, sondern Eignung, Rohrdurchmesser, Wandstärke, Isolierung und die Freigaben für das jeweilige System.
Was bedeuten Zoll- und Millimeterangaben?
Die Größenangabe beschreibt den Außendurchmesser des Kupferrohrs. Zöllige Leitungen werden beispielsweise mit 1/4", 3/8" oder 1/2" bezeichnet. Bei metrischen Leitungen steht der Außendurchmesser in Millimetern.
Eine Bezeichnung mit zwei Werten, etwa 1/4" + 3/8", steht für die Kombination aus zwei Rohren. Es handelt sich nicht um zwei wählbare Alternativen.
| Angabe | Bedeutung | Bei der Auswahl beachten |
|---|---|---|
| 1/4" | zölliger Außendurchmesser | Muss zur Anschlussangabe des Geräts passen |
| 6 mm | metrischer Außendurchmesser | Nicht automatisch mit 1/4" gleichsetzen |
| 1/4" + 3/8" | zölliges Rohrpaar | Beide Werte gehören zusammen |
Nicht vom sichtbaren Anschluss oder einer vorhandenen Leitung abmessen, wenn die Gerätedokumentation verfügbar ist. Die Herstellerangabe ist die verlässlichere Grundlage für Maßsystem und Rohrkombination.
Einzel- oder Doppelleitung?
Eine Doppelleitung bündelt die beiden benötigten Rohrdimensionen als abgestimmtes Paar. Das erleichtert die gemeinsame Verlegung zwischen Innen- und Außengerät. Einzelrohre sind sinnvoll, wenn nur eine bestimmte Dimension benötigt wird oder Leitungen passend zu einem individuellen System zusammengestellt werden.
| Ausführung | Aufbau | Typischer Auswahlgrund |
|---|---|---|
| Doppelleitung | zwei vorisolierte Rohre als Paar | Beide Leitungen werden gemeinsam benötigt |
| Einzelleitung | ein vorisoliertes Rohr | Eine einzelne Dimension wird ergänzt oder separat geplant |
Passende Kältemittelleitung auswählen
Vier Angaben reichen für eine erste Eingrenzung. Die endgültige Auswahl muss zur Geräte- und Installationsplanung passen.
Gerätedokumentation prüfen
Benötigte Rohrdurchmesser, Maßsystem sowie zulässige minimale und maximale Leitungslänge aus den technischen Unterlagen übernehmen.
Metrisch oder zöllig festlegen
Genau das vom Hersteller angegebene Maßsystem verwenden. Ähnlich große Durchmesser sind keine automatische Entsprechung.
Einzel- oder Doppelleitung wählen
Bei einer Doppelleitung müssen beide Rohrgrößen mit der vorgesehenen Kombination übereinstimmen.
Leitungsweg planen
Nicht nur die Luftlinie messen. Bögen, Höhenunterschiede, Wanddurchführungen und die Anschlussbereiche gehören zum Leitungsweg. Herstellervorgaben zu Länge und Höhenversatz bleiben maßgeblich.
Unsere Kältemittelleitungen im Überblick
Wir führen vorisolierte Kältemittelleitungen als metrische und zöllige Einzel- und Doppelleitungen. Die Leitungen bestehen aus nahtlosem, innen gereinigtem Cu-DHP-Kupferrohr nach DIN EN 12735-1; ihre Rohrenden sind luftdicht verschlossen. Eine 9 mm starke, dreilagige Isolierung aus geschlossenzelligem Polyethylen-Schaum schützt das Kupferrohr. Ihre weiße Oberfläche ist reißfest, geprägt und UV-geschützt. Alle Ausführungen werden als 25-m-Ring angeboten.
| Produktfamilie | Maßsystem | Ausführung | Verpackung |
|---|---|---|---|
| Doppel-Kältemittelleitung metrisch | metrisch | Rohrpaar | 25 m |
| Doppel-Kältemittelleitung zöllig | zöllig | Rohrpaar | 25 m |
| Einzelkupferrohrleitung metrisch | metrisch | Einzelrohr | 25 m |
| Einzelkupferrohrleitung zöllig | zöllig | Einzelrohr | 25 m |
Verfügbare Abmessungen
Bei Einzelleitungen bezeichnet jeder Wert einen Rohraußendurchmesser. Bei Doppelleitungen gehören die beiden angegebenen Durchmesser als Kombination zusammen.
| Ausführung | Verfügbare Außendurchmesser | Wandstärke |
|---|---|---|
| Einzelleitung metrisch | 6, 10, 12, 16, 18 und 22 mm | jeweils 1 mm |
| Doppelleitung metrisch | 6/10, 6/12, 10/16 und 10/18 mm | jeweils 1 mm |
| Einzelleitung zöllig | 1/4", 3/8", 1/2", 5/8", 3/4" und 7/8" | 0,8 mm bis 1 mm, abhängig vom Durchmesser |
| Doppelleitung zöllig | 1/4" + 3/8", 1/4" + 1/2", 1/4" + 5/8", 3/8" + 5/8", 3/8" + 3/4" und 1/2" + 3/4" | 0,8 mm beziehungsweise 0,8 + 1 mm |
Die Isolierung entspricht der Brandschutzklasse B1 und der Klassifizierung CL-s1,d0 nach DIN EN 13501-1. Ihr Temperaturbereich liegt zwischen −40 und +110 °C. Der Wasserdampfdiffusionswiderstand beträgt µ 4200, die Wärmeleitfähigkeit < 0,04 W/(m·K) bei 40 °C.
Alle Kältemittelleitungen
Vergleiche Doppel- und Einzelrohrleitungen sowie die verfügbaren metrischen und zölligen Abmessungen direkt in der Kategorie.
Kältemittelleitungen ansehenWas ist bei der Installation zu beachten?
Kältemittelleitungen dürfen nicht wie gewöhnliche Wasser- oder Heizungsrohre behandelt werden. Rohrführung, Biegeradien, Bördelverbindungen, Druck- und Dichtheitsprüfung, Evakuierung und Inbetriebnahme müssen zum konkreten Klimasystem passen.
Arbeiten, die den Kältemittelkreislauf öffnen oder Kältemittel betreffen, gehören in die Hände eines entsprechend qualifizierten Fachbetriebs. Das gilt besonders bei Anlagen mit fluorierten Kältemitteln. Auch bei vorgefüllten Splitgeräten sind die aktuellen Hersteller- und Rechtsvorgaben zu beachten.
Dieser Beitrag hilft bei der Produktauswahl, ersetzt aber keine Anlagenplanung oder Installationsanleitung. Rohrgröße, Leitungslänge und Ausführung müssen zum jeweiligen Gerät passen; Anschluss und Inbetriebnahme sind fachgerecht nach den geltenden Vorgaben auszuführen.
Häufige Fragen zu Kältemittelleitungen
Kann ich 6 mm statt 1/4 Zoll verwenden?
Nicht ohne ausdrückliche Systemfreigabe. 6 mm und 1/4 Zoll liegen zwar nah beieinander, sind aber nicht identisch. Maßgeblich ist die Anschluss- und Rohrangabe des Geräteherstellers.
Warum haben Doppelleitungen zwei Durchmesser?
Split-Klimaanlagen arbeiten mit zwei Leitungsseiten, für die unterschiedliche Rohrdurchmesser vorgesehen sind. Deshalb enthält eine Doppelleitung zwei verschieden große Kupferrohre.
Kann eine Kältemittelleitung gekürzt werden?
Rollenware wird passend zum geplanten Leitungsweg verarbeitet. Zuschnitt, Bördelung, Verbindung und Prüfung müssen jedoch fachgerecht erfolgen; außerdem gelten die zulässigen Leitungslängen des Geräteherstellers.
Für welche Kältemittel sind unsere Leitungen geeignet?
Unsere Kältemittelleitungen sind für R410A, R407C und R32 geeignet. Die benötigte Abmessung und Leitungsausführung richtet sich weiterhin nach der Gerätedokumentation.
